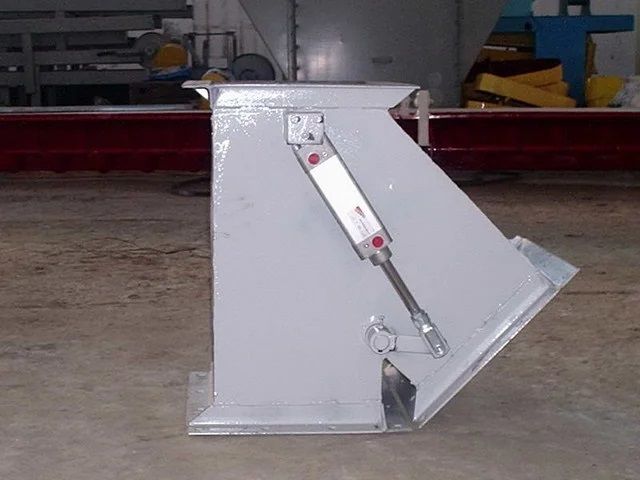

Перекидные клапана предназначены для изменения направления движения продукта по самотечным трубам. Перекидные клапана выпускаются двух типов: с электрическим приводом и ручным приводом. Применяются на предприятиях системы хлебопродуктов в составе самотечного оборудования. Клапана выпускаются односторонние и двухсторонние, различного сечения (круглого, квадратного) и различного угла наклона.
|
Марка |
Размеры входного и выходного отв. мм не менее ±10 |
Угол между самотеками град. |
Габаритн. размеры, мм, ± 10 мм |
Масса кг, не более |
||
|
длина |
ширина |
высота |
||||
|
Содержание
У13-КО-1 |
140х140 |
54 |
455 |
396 |
350 |
34 |
У13-КО-2 |
140х140 |
45 |
455 |
400 |
365 |
34 |
У13-КО-4 |
200х200 |
36 |
515 |
525 |
535 |
50 |
У13-КО-5 |
200х200 |
54 |
515 |
495 |
430 |
46 |
У13-КО-6 |
200х200 |
45 |
515 |
510 |
465 |
49 |
У13-КО-7 |
300х300 |
36 |
615 |
700 |
690 |
70 |
У13-КО-8 |
300х300 |
54 |
615 |
645 |
550 |
60 |
У13-КО-9 |
300х300 |
45 |
615 |
685 |
615 |
66 |
|
У13-КО10 |
350х350 |
54 |
665 |
730 |
615 |
75 |
У13-КО-11 |
350х350 |
45 |
665 |
775 |
685 |
80 |
