Шлюзовые затворы марок ШЗХ (объёмом 2, 3, 6, 10 и 15 литров) используются для выпуска осаждаемого продукта из циклонов-разгрузителей
Шлюзовые затворы марок ШЗХ (объёмом 2, 3, 6, 10 и 15 литров) используются для выпуска осаждаемого продукта из циклонов-разгрузителей, батарейных циклонов, других аппаратов для очистки воздуха в системах пневмотранспорта и аспирационных сетях. Может применяться для выпуска сыпучих продуктов из бункеров и других ёмкостей, в качестве дозатора при объёмном дозировании.
Применение шлюзовых затворов характерно для случаев перегрузки сыпучих материалов из одной емкости, в другую при разном давлении воздуха в этих емкостях. Часто в качестве таких емкостей выступают бункеры-накопители установок очистки воздуха в сочетании с трубопроводами пневмотранспорта. Затворы шлюзовые также позволяют осуществлять дозированную подачу материала из бункера-накопителя в различные технологические цепочки, позволяет легко автоматизировать процесс.
Затвор предназначен для работы в комплексе с циклонами, фильтрами, пневмосепараторами, входящими в состав схемы технологического оборудования мельниц, элеваторов комбикормовых и крупозаводов.
| ШЗХ-2 | ШЗХ-3 | ШЗХ-6 | ШЗХ-10 | ШЗХ-15 | ||
| Производительность до | м³/ч |
5,5 |
8,2 |
16,5 |
|
31,5 |
| Диаметр ротора | мм |
175 |
200 |
250 |
|
280 |
| Рабочая длина ротора | мм |
130 |
138 |
226 |
265 |
300 |
| Число ячеек ротора | шт |
6 |
6 |
6 |
|
8 |
| Частота вращения ротора | об/мин |
46 |
46 |
46 |
|
35 |
| Объем ячейек ротора | дм³ |
2 |
3 |
6 |
10 |
15 |
| Потребляемая мощность | кВт |
0,55 |
0,55 |
0,55 (0,75) |
1,1 |
1,1 |
| Габаритные размеры
длина ширина высота |
мм |
406 |
415 |
505 |
|
660 |
|
406 |
412 |
440 |
|
550 |
||
|
270 |
310 |
355 |
|
420 |
||
| Масса с приводом | кг |
46 |
50 |
75 |
130 |
155 |
| Масса без привода | кг |
27 |
31 |
56 |
|
|

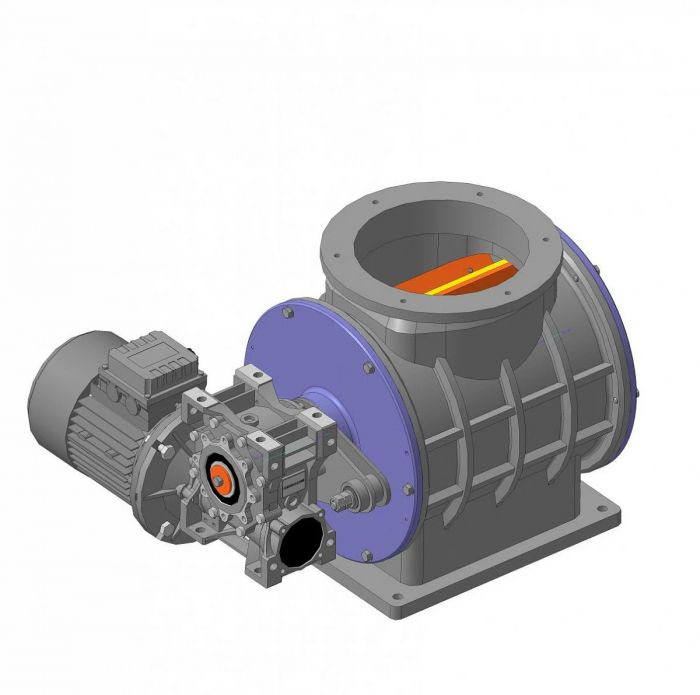

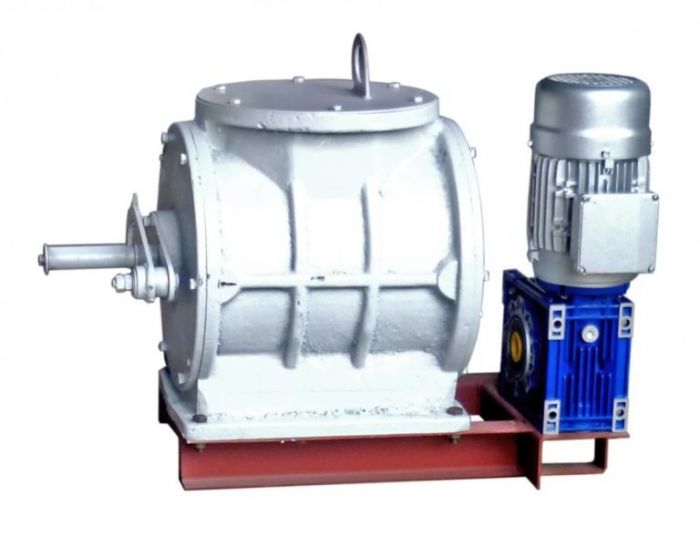

Затвор шлюзовой серии “ШЗХ” конструктивно состоит из корпуса с цилиндрической камерой, внутри которой вращается ротор с лопастями и электропривода мотор-редуктора. Литой чугунный корпус представляет собой цилиндр с двумя патрубками – сверху входным и снизу выходным. Ротор стальной – неразборная сварная конструкция установлен на двух подшипниках приводится в движение мотор-реуктором насаженным на цапфу ротора.
В нашем интернет-магазине вы можете приобрести Затвор шлюзовой ШЗХ по лучшей стоимости в Челябинске. Чтобы уточнить цену, оставьте заявку на сайте или свяжитесь с нашим менеджером по телефону.
